簡介：管夾是一個大的概念，包含了軟管管夾、鋼管管夾等，但其主要功能都是為了固定軟管鋼管作用。



種類：

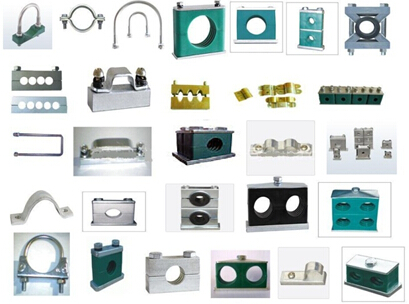

管夾有兩片式管夾、套筒式管夾、喉箍、卡箍、砂漿管卡等，每種管夾都是根據自身使用者來選擇。

1.兩片式管夾

兩片式管夾都是符合DIN2817、EN14420-3標準生產的，作用是把軟管接頭牢固的扣在一起，防止軟管與接頭之間脫落問題，兩片式管夾使用安全性比套筒式管夾、喉箍、卡箍等來的高。其材料可分為：不銹鋼、鋁合金、銅合金三種。

2.套筒式管夾

套筒式管夾即我們用的扣壓件，是上世紀在工業上比較常見的固定管件；但隨著兩片式管夾的出現，在慢慢淡出我們的視線，其主要優點是安裝簡單只需配套扣壓機便可。

3.喉箍、卡箍

喉箍、卡箍是輸水系統中我們比較常見的一種固定件，可以用實用、實惠、省力這六個字來簡要概括。超低的成本是這類管夾備受青睞的原因之一，但運用高壓力作業時有所欠缺。

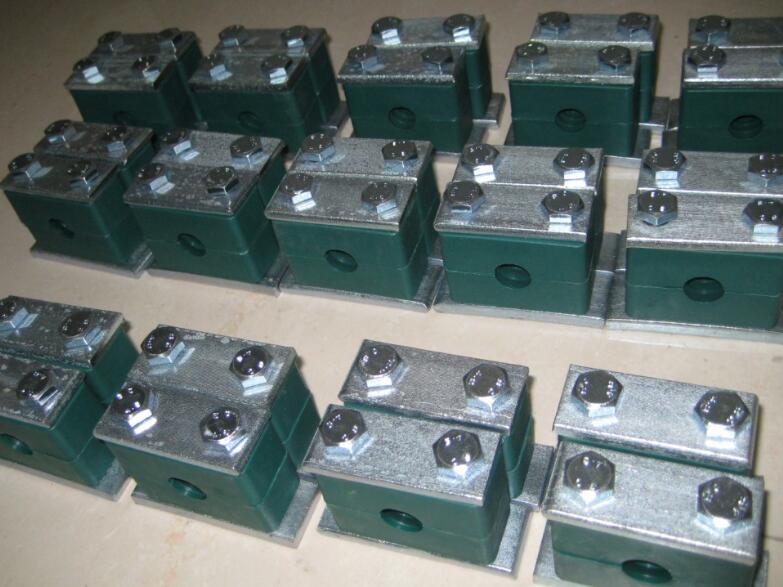

管夾安裝程序

1.裝配在焊接板上裝配前，為更好地確定夾的方向，建議先在固定處做好標記，后焊上焊接，嵌上管夾身的下半部分，放上需固定的管子。再放上另一半管夾身和蓋板，用螺釘擰緊。 切忌直接焊接已裝好管夾的底板。

2.裝地導軌上 ，導軌可焊在基礎上，或用螺釘固定，隨后將導軌螺母推入軌內，并轉 90 度，將下半個管夾身嵌入螺母，放上需固定的管子，再放上上半個管管夾身和蓋板，用螺釘固定。

3.疊起裝配，導軌可焊在基礎上，或用螺釘固定，先裝上下半個管夾身，放上需固定的管子再放上上半個管夾身，用螺釘固定，通過防松蓋板防止它轉動。然后安裝第二個管夾，方法同上。

 彎管的裝配 ，裝配彎管時，應直接在彎管的前部和后部用管夾固定。建議這樣的支承點應為固定位置。

 螺栓的緊固力矩和管上的軸向夾持力

管上的軸向夾持力（根據 DIN3015 第 10 部分）是一個平均值，它是由 3 次試驗值計算出來的。試驗時用一根按照 DIN2448 的 st37 號鋼管，溫度為 23 ℃，管上有靜摩擦。管夾在管子的軸向上受到一個列出的測試力（F）時，管夾內的管子不會滑動。

輕型系列（按照 DIN3015 第一部分）
尺寸 系列		固定用螺栓 GB782-86	聚丙烯		尼龍 6
			螺栓緊固力矩（Nm）	管子夾持力F（KN）	螺栓緊固力矩(Nm)	管子夾持力F（KN）
0		M6	8	0.6	10	0.6
1			8	1.1	10	0.7
2			8	1.3	10	0.8
3			8	1.4	10	1.6
4			8	1.5	10	1.7
5			8	1.9	10	2.0
6			8	2.0	10	2.5
重型系列(按照DIN305第一部分)
尺寸 系列	固定用螺栓 GB782-86		聚丙烯		尼龍 6
			螺栓緊固力矩（Nm）	管子夾持力F（KN）	螺栓緊固力矩(Nm)	管子夾持力F（KN）
1	M10		12	1.6	20	4.2
2			12	2.9	20	4.5
3			15	3.3	25	5.1
4	M12		30	8.2	40	9.3
5	M16		45	11.0	55	21.0
6	M20		80	14.0	150	25.8
7	M24		110	28.0	200	32.0
8	M30		180	40.0	350	48.0



雙聯型系列（按照DIN3015第一部分）
尺寸系列	固定用螺栓GB782-86	聚丙烯		尼龍6
		螺栓緊固力矩（Nm）	管子夾持力F（KN）	螺栓緊固力矩（Nm）	管子夾持力F（KN）
1	M6	5	0.9	5	0.9
2		12	2.1	12	2.2
3	M8	12	1.9	12	2.0
4		12	2.7	12	2.9
5		8	1.7	8	2.5

管夾應用范圍

輕型系列管夾應用于 6 種尺寸系列的普通機械壓力管子，管子外徑 6-57mm。

雙聯系列管夾應用于 5 種尺寸系列的機械壓力管子，管子外徑 6-42mm。

重型系列管夾應用于 8 種尺寸系列的高機械壓力管子，管子外徑 8-273mm。
